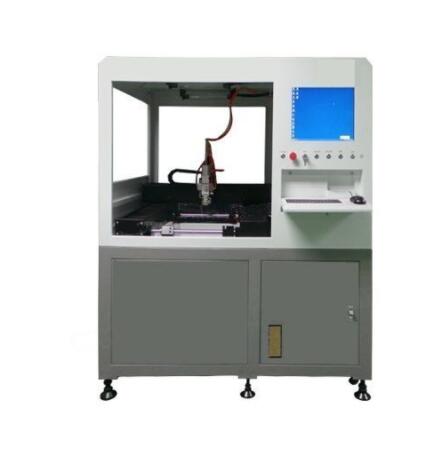

SINO--小幅面光纤激光切割机

产品说明：

   小幅面激光切割机能在板材上切割多种的设计图形，速度快，精度高，一次成型，无需后续处理，比线切割快十几倍，极大的提高加工效率，可视排料，紧密贴合，节省材料。先进的工艺可提高贵公司的新产品开发速度，加快为您收回设备投资成本。一机多用，既能满足客户对平板的切割要求，也能满足管圆及异型材料（方钢、扁铁、槽钢、方管）的切割。光纤激光切割机由光纤激光器（包括激光电源、冷水机组、传输光纤、激光指示系统等）、激光切割头、主机系统（包括床身、铸铝横梁、Z轴箱）、控制系统、同轴辅助气体系统、除尘系统、排渣系统等组成。

主机系统：
 机架采用框式焊接结构，焊后经过人工时效处理、采用大型数控龙门铣床加工，确保机床具有优良的抗震性、高刚性和稳定性。
 横梁体采用高强度铝合金铸造，重量轻、刚性好，具备良好的加速性能，人工时效处理后经过数控龙门铣床加工,确保运动准确。
 焊接件进行时效处理消除焊接应力，有效防止结构变形。采用台湾HIWIN方形直线导轨，定位精度高，磨损少；能长时间维持高精度，组装容易并具互换性。纵横向均采用进口高精度斜齿轮齿条驱动，配备行星齿轮减速机和交流伺服系统，实现准确定位传动。专门设计的电气控制柜采用全密封结构，避免灰尘进入，电气系统运行可靠。
切割头：
 1）配置光纤激光专用切割头，带电容非接触式自动跟踪系统，可以调整适当的焦距，提高了整板的切割效果，避免了材料不平整时，焦距变化问题引起的材料报废。
 2）聚焦镜焦距： f=150mm，采用同轴吹氧气助燃切割，确保切割质量。
 3）聚焦镜筒，切割头具有自动标定，自动对焦功能，用户可随时调整和更换不同材料、不同厚度板材，极大地提高了工作效率。
 4）切割头中含有保护镜片，使反射镜、聚焦镜等贵重的易耗品消耗量少；
 5）由于该切割头配有非接触传感装置，在系统的控制下，能够实现稳定的Z轴浮动功能。
 6）切割头采用柔性设计，具有防碰装保护功能及柔性自动复位功能，可以在意外碰撞发生时自动停止切割并柔性偏离及复位，并且可以在继续切割时自动返回到原来的切割点，使整个切割工作不受影响。

冷却系统：
 洁净的循环水系统，配套去离子装置和水电导率在线监测系统。
 制冷系统及电气系统关键器件。

同轴辅助气体系统：气源柜及气路系统中安装气体控制阀和比例调节阀，通过电气控制每路气体的压力及流量。气路中主要提供3种不同的辅助气体（O2、N2、压缩空气等）。辅助气体供切割不同的材料使用，如O2供切割黑色金属及其它使用，N2主要供切割不锈钢使用，其切割表面为无氧化边。压缩空气主要用于气动元件的动力

设备主要优势：

1、能在平面板材切割多种图形；

2、精度高、速度快、切缝窄，热影响区小，切割面光滑；

3、激光切割头不会与材料表面接触，不划伤工件；

4、切缝窄，热影响区小，工件局部变形小；

5、加工柔性好，可以加工多种图形，亦可以切割管材及其他异型材；

6、可以对钢板、不锈钢、铝合金板、硬质合金等不同硬度的材质进行切割。

可加工材料

方钢，扁钢，槽钢，钢材，铝，合金钢，铝合金，碳钢，不锈钢，铜，银，金，钛等金属

适用行业

广泛应用于钣金加工、广告标牌字制作、高低压电器柜制作、机械零件、厨具、汽车、机械、金属工艺品、锯片、电器零件、眼镜行业、弹簧片、电路板、医疗微电子、五金、刀量具等行业。

技术参数

激光波长

1070mm

输出功率

500W

有效切割范围

500mm*400mm

切割厚度

＜2mm

管材切割长度范围

＜3000mm

切割速度

10000mm/min

工作台定位精度

≤0.05mm

工作台重复定位精度

≤±0.01,mm

电力需求

AC220V±5%/50Hz

激光电源功耗

5KW
